Coal Roller Screen adalah solusi modern dan efisien untuk penyaringan dan pengangkutan material. Dibangun dengan beberapa poros paralel yang dipasang dengan cakram yang dirancang khusus, alat ini menciptakan permukaan penyaringan kontinu yang memastikan pemisahan material yang andal dan pengangkutan yang stabil. Mekanisme rotasi memberikan kelancaran pengoperasian dan memaksimalkan kapasitas pemrosesan di lingkungan penanganan massal.

Disebut sebagai Layar Cakram atau Pengumpan Goyangan, Layar Rol Batubara sangat efektif untuk menangani bahan yang lengket, lembap, atau abrasif. Desain berputarnya yang terbuka menghindari masalah penyumbatan yang biasa dihadapi oleh layar bergetar, menjamin pengoperasian tanpa gangguan dan produktivitas tinggi. Peralatan ini mempertahankan presisi penyaringan yang sangat baik sekaligus mengurangi waktu henti pemeliharaan.

Berkat keserbagunaannya, Layar Roller Batubara kami banyak digunakan dalam batubara, pertambangan, pabrik semen, metalurgi, dan pemrosesan kimia. Mereka memadukan daya tahan tinggi, kemudahan servis, dan keandalan yang telah terbukti, menjadikannya pilihan tepercaya bagi operator yang mencari-kinerja jangka panjang dan efisiensi biaya.

Bagaimana Layar Roller Batubara Bekerja?

Area penyaringan terdiri dari banyak poros rol yang disusun paralel, poros layar dilengkapi dengan sejumlah cakram layar yang terhuyung-huyung, poros rol berputar ke arah yang sama, untuk mewujudkan pengumpanan dan penyaringan bahan.

Permukaan Layar dari Layar Rol Batubara terdiri dari beberapa poros layar yang disusun sejajar yang dilengkapi dengan cakram layar berbentuk, dan poros layar tersebut digerakkan oleh perangkat Penggerak untuk berputar ke arah yang sama dengan kecepatan yang sama, membentuk permukaan layar yang bergulir.

Ketika material mengalir pada permukaan layar, maka dapat terbentuk aliran material dengan ketebalan yang sama dan dengan percepatan tertentu.

Kesenjangan antara poros layar dan cakram layar membentuk lubang layar, material yang lebih kecil dari lubang layar terkena gravitasinya sendiri dan gaya putar poros layar, dan menjadi material di bawah layar melalui lubang layar. Materi yang lebih besar dari lubang layar terus masuk sepanjang permukaan layar di bawah aksi cakram layar yang berputar, menjadi materi di layar, dan akhirnya mencapai klasifikasi materi.

Komponen Inti Layar Roller Batubara

Perusahaan kami memiliki pekerja teknis yang terampil dan sistem manajemen kualitas yang sempurna, untuk memastikan kualitas tinggi dari komponen inti Layar Roller Batubara, untuk memberikan jaminan atas-pengoperasian produk dengan kinerja tinggi.

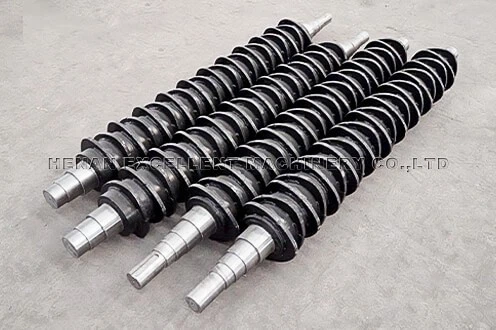

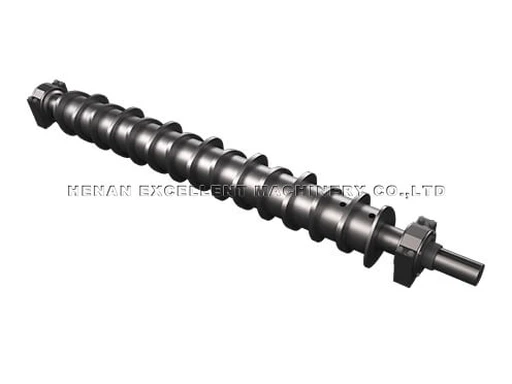

Rakitan Poros Layar

350x350 Rakitan poros layar terdiri dari motor + peredam, poros layar, cakram layar, kunci datar, mur pengunci, kopling, dudukan bantalan, dan aksesori dudukan bantalan. Motor penggerak dihubungkan dengan peredam dan poros layar melalui kopling.
Desain poros layar masuk akal dan aman, yang secara efektif dapat menghindari fenomena pembengkokan dan patahnya poros rol.
Ketika sekelompok poros layar gagal, material dapat terus bergerak maju di bawah tekanan poros layar sebelumnya, dan penyaringan dapat beroperasi seperti biasa. Kursi bantalan poros layar dipasang di bagian luar pelat samping kotak layar untuk memudahkan pembongkaran.

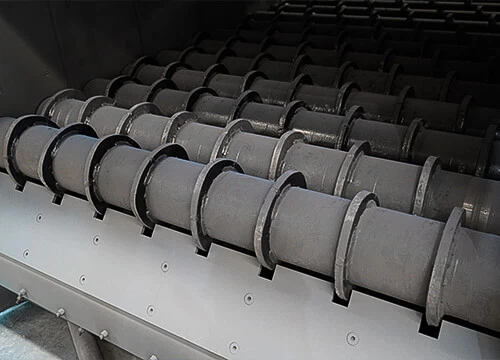

Disk Layar

Layar Rol Batubara dibuat dengan-baja paduan kromium mangan yang tahan aus, yang memiliki ketahanan aus yang baik dan dapat mengatasi benturan dan keausan material besar tanpa deformasi atau patah apa pun.
Coal Roller Screen didesain berbentuk piringan layar parabola, dan berbentuk bulat untuk menghilangkan sudut tajam, sehingga hambatan putaran layar dapat diminimalkan.
Bentuk cakram layar Parabola dapat memaksimalkan kemampuan gangguan Layar Roller Batubara terhadap aliran material dan meningkatkan laju penyaringan.

Layar Roller BatubaraDetail

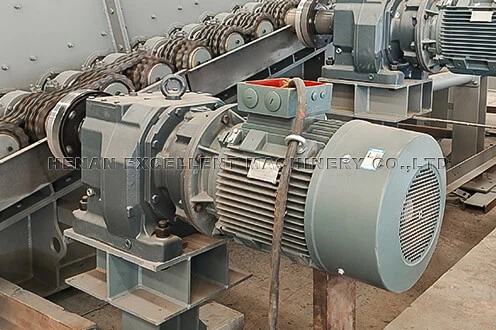

Perangkat Penggerak

Ini mengadopsi penggerak motor-sumbu tunggal-tunggal atau mode transmisi kombinasi rantai multi-sumbu, konfigurasi daya yang wajar, dan struktur permukaan layar untuk mendistribusikan beban material di layar secara merata dan memastikan pengoperasian yang lancar.
Struktur desain perangkat penggerak sederhana, mudah dipasang dan dibongkar, dan poros layar yang terhubung tidak bergerak saat dibongkar.
Perangkat penggeraknya berukuran kompak, ringan, umur panjang, dan biaya perawatan rendah.

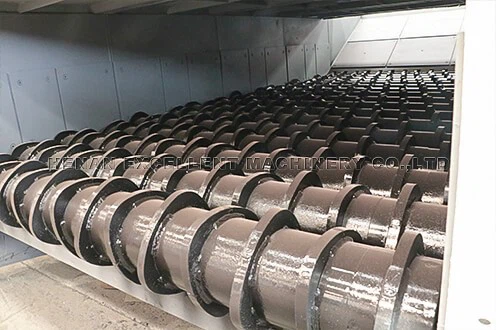

product-496-330

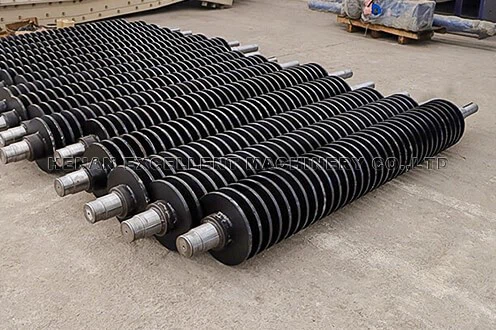

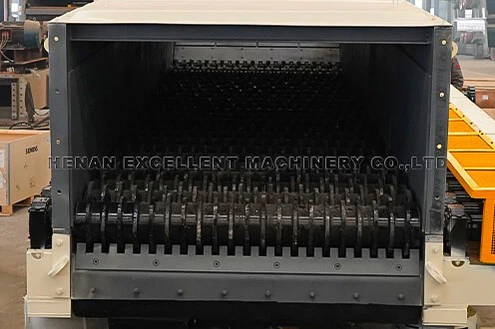

Disk Layar

Cakram Layar Rol Batubara dengan tata letak terhuyung-huyung, desain lebih masuk akal. Cakram Layar Roller Batubara memiliki ketahanan benturan yang baik dan tidak akan muncul fenomena deformasi dan patah apa pun.
Cakram Layar Roller Batubara memiliki ketahanan aus yang baik dan masa pakai yang lama. Cakram layar berbentuk parabola memiliki desain yang wajar dan akurasi perakitan yang tinggi, yang dapat meningkatkan akurasi penyaringan.

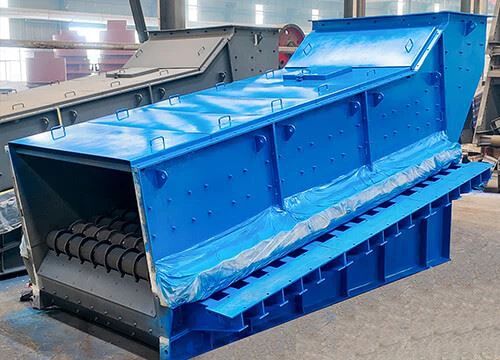

Kotak Layar

Bagian utama Coal Roller Screen dilas dengan baja struktural-paduan tinggi-kekuatan rendah. Semua rakitan poros layar dipasang ke badan mesin melalui baut penghubung. Pelat pelapis tahan aus-dipasang di sisi badan mesin untuk menghindari kontak langsung antara material dan kotak, sehingga sangat memperpanjang masa pakai peralatan. Dan pelat pelapis-yang tahan aus dan kotak layar dihubungkan dengan baut, sehingga mudah diganti.

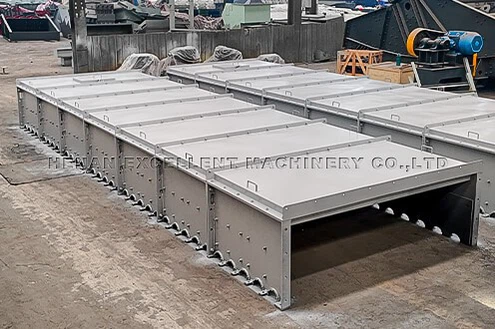

Perumahan Pelindung

Rumah pelindung Coal Roller Screen dilas dengan-pelat baja paduan tahan aus NM500, disemprot dengan cat anti-karat dan anti-korosi, dan dihubungkan dengan hopper dan rumah saluran keluar di bagian depan dan belakang.
Penyegelan keseluruhan kotak kasa dapat secara efektif mencegah polusi debu, mengurangi dampak terhadap lingkungan, dan memenuhi persyaratan konstruksi ramah lingkungan.
Rumah pelindung dilengkapi dengan jendela observasi untuk memudahkan pengamatan pengoperasian mesin.

-Pelat Lapisan Tahan Aus

Pelat pelapis-tahan aus terbuat dari bahan paduan, dan seluruh proses produksinya menggunakan pengelasan, perlakuan panas, permesinan, dan produksi jalur perakitan lainnya, yang memiliki masa pakai lama dan ketahanan aus, ketangguhan, dan ketahanan benturan yang kuat.
Bagian dalam kotak kasa dan permukaan kontak antara alur pemandu dan material dilengkapi dengan-pelat pelapis tahan aus, yang dapat melindungi kotak kasa dan meningkatkan umur alur pemandu. Pelat pelapis dipasang bersama dengan pelat induk dengan baut, dan penggantiannya mudah dilakukan.

Perangkat-pembersih mandiri

Perangkat-pembersih otomatis pada poros layar terbuat dari-baja tahan aus dan dilengkapi dengan ujung tajam, yang dimiringkan ke bagian bawah poros layar. Beberapa kotoran berserat dan bahan lengket yang menempel pada layar akan dibersihkan secara otomatis oleh alat pembersih untuk mengatasi penyumbatan pada permukaan layar.

Layar Roller BatubaraFitur

01/ Mengurangi Beban Penghancur

Dengan menghilangkan material halus dan berukuran kecil, Coal Roller Screen meminimalkan jumlah beban yang tidak diperlukan yang mencapai crusher, sehingga memperpanjang masa pakainya.

02/ Kinerja Penyaringan Tinggi

Desain cakram berputar memberikan pemisahan yang stabil dengan penyumbatan minimal, memberikan akurasi lebih tinggi dibandingkan metode penyaringan konvensional.

03/ Instalasi Mudah

Desain yang ringkas memungkinkan pemasangan dalam posisi horizontal atau miring, sehingga dapat beradaptasi dengan tata letak pabrik dan kondisi lokasi yang berbeda.

04/ Perawatan yang Disederhanakan

Konstruksi modular dan{0}}penggantian komponen yang cepat mengurangi waktu servis, membantu memaksimalkan ketersediaan dan waktu kerja mesin.

05/ Pengoperasian yang Andal

Dilengkapi dengan perlindungan keselamatan listrik dan mekanis ganda, Coal Roller Screen memastikan kinerja yang stabil dan keselamatan operator di segala kondisi.

06/ Kemampuan Beradaptasi yang Luar Biasa

Bahan ini cocok untuk berbagai jenis bahan, termasuk bahan basah, lengket, dan memiliki kelembapan{0}}tinggi, yang sering kali menyebabkan layar getar tidak berfungsi.

Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.

Hubungi Kami Untuk Harga Terbaik

Layar Roller BatubaraUnduh Brosur

Mengapa Memilih Layar Roller Batubara?

Layar Roller Batubara VS layar konvensional, memiliki keunggulan sebagai berikut.

Layar Rol Batubara jelas mengungguli layar konvensional, terutama dalam kasus bahan curah yang sulit disaring, basah, dan lengket, pengumpanan dan penyaringan jelas mengungguli layar konvensional, yang sering kali menunjukkan adanya pemanggangan dan lengket dengan bahan-bahan ini.

Layar Roller Batubara beroperasi dengan konsumsi energi rendah dan persyaratan profil rendah, dan tanpa getaran, kebisingan, atau tekanan yang ditransmisikan, menjadikannya ideal untuk aplikasi stasioner dan portabel.

Dibandingkan dengan layar tradisional yang menggunakan getaran untuk memisahkan material, Layar Roller Batubara tidak bergetar, peralatannya relatif kuat, tidak memerlukan perawatan dan perbaikan yang sering, dan umur peralatan secara keseluruhan lebih lama.

Coal Roller Screen dapat-membersihkan dirinya sendiri dan dirancang agar tidak menyumbat dan mengurangi kebutaan. Mereka juga dilengkapi sistem pelumasan otomatis dan fungsi jog reverse untuk mengatasi situasi kemacetan dengan cepat dan mudah.

Coal Roller Screen dapat diumpankan melalui apron feeder atau langsung melalui truk atau loader. Tidak ada peralatan lain yang diperlukan untuk membantu pemberian makan, sehingga mengurangi biaya konstruksi dan peralatan sipil.

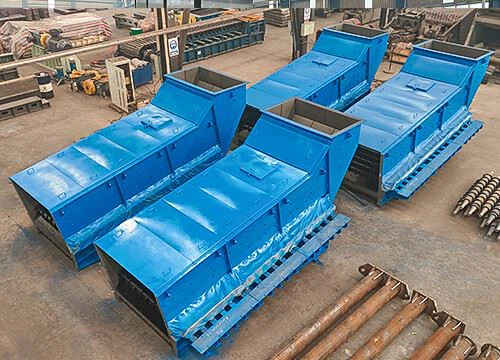

Fasilitas Manufaktur

Produk mekanik yang berkualitas tinggi, harus memiliki peralatan perkakas yang sangat baik. Untuk memastikan keakuratannya dan memenuhi kebutuhan pesanan dalam jumlah besar. Henan Excellent Machinery Co., Ltd memiliki 140 set peralatan profesional, termasuk pusat Pemesinan Gantry Lima-sumbu, Pusat Permesinan Bor dan Penggilingan CNC, Pusat Permesinan Vertikal, Pusat Permesinan CNC Vertikal, Pusat Pemesinan Gantry, Mesin Pemotong Laser, Mesin Pemotong Pipa Laser, Stasiun Kerja Robot Pengelasan, Mesin Bubut Panjang, Pusat Pemesinan Horisontal CNC, dll. Peralatan pemrosesan dan manufaktur tingkat lanjut termasuk Ruang Penyemprotan Lingkungan dan peralatan Trea Panas serta peralatan ultra besar Perlakuan Panas Permukaan.

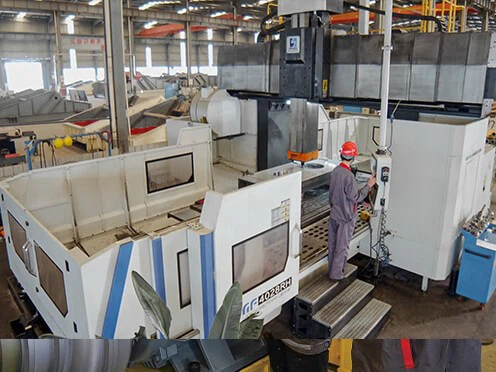

Pusat Pemesinan Gantry lima sumbu-

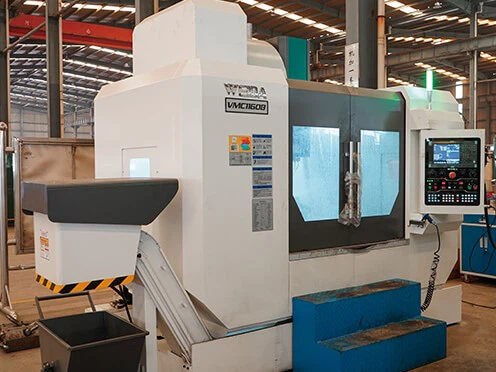

Pusat Mesin CNC Vertikal

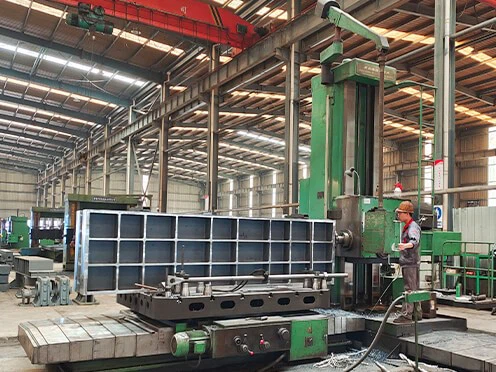

Pusat Permesinan Pengeboran Dan Penggilingan CNC

Pusat Permesinan Vertikal

Mesin Pemotong Pipa Laser

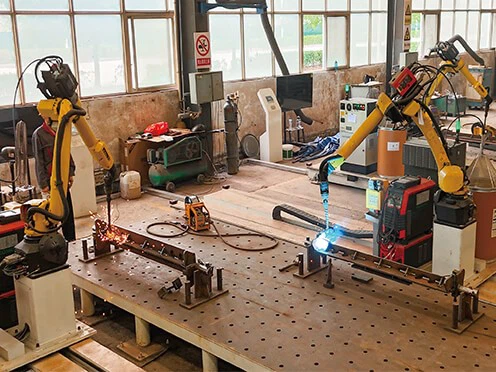

Stasiun Kerja Robot Pengelasan

Kontrol Kualitas yang Ketat

Saat ini, EXCT telah sepenuhnya lulus sertifikasi sistem mutu internasional ISO9001-2008, sistem mutu yang lengkap memastikan bahwa mulai dari pengembangan dan desain produk, produksi, pengadaan dan pasokan hingga proses penjualan dan layanan telah dikontrol kualitasnya secara efektif.

EXCT memiliki tim inspeksi yang ketat dan terampil untuk memastikan keberhasilan pengendalian kualitas produk. Departemen pemeriksaan kualitas memiliki proses pengujian ketat yang melalui tahapan pengadaan bahan baku, produksi, dan pemasangan untuk memastikan bahwa setiap peralatan yang dikirimkan ke pelanggan memenuhi syarat.

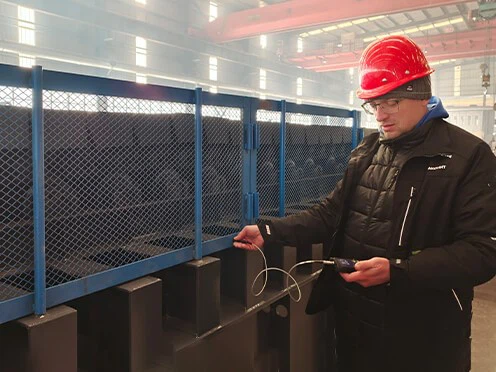

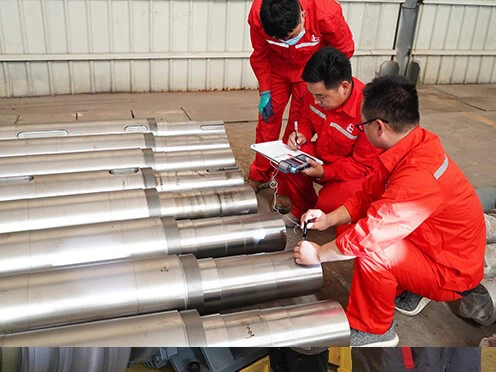

Inspeksi kualitas pelanggan

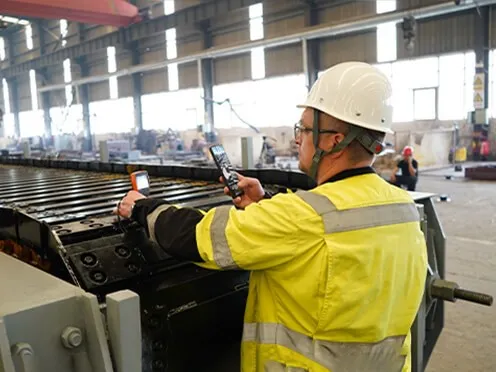

Pemeriksaan kualitas{0}}pihak ketiga

Pemeriksaan kualitas{0}}pihak ketiga

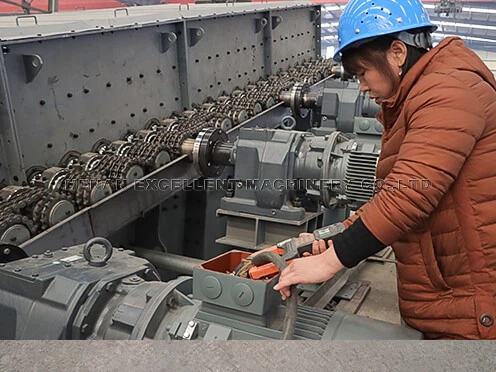

Deteksi Saat Ini

Deteksi Suhu Poros

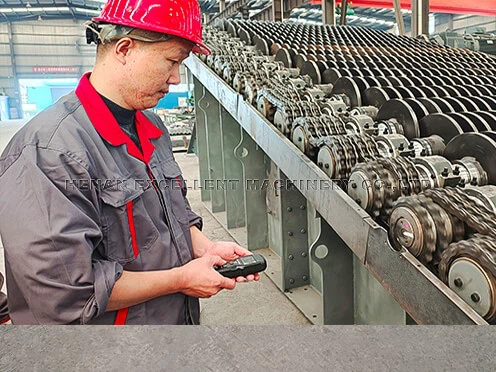

Deteksi Kecepatan Putar

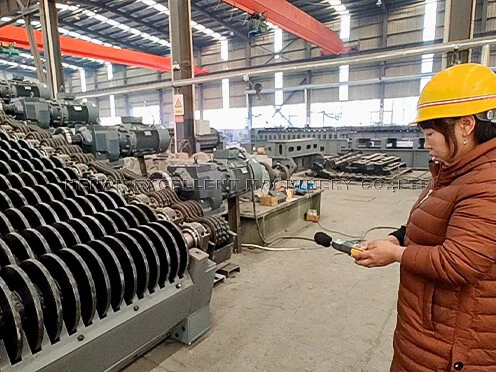

Deteksi Kebisingan

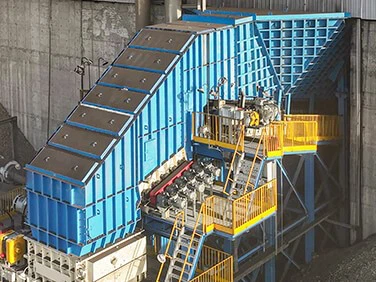

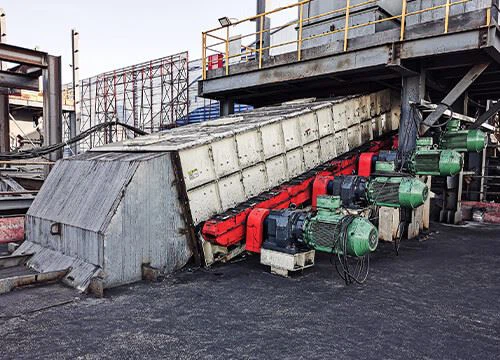

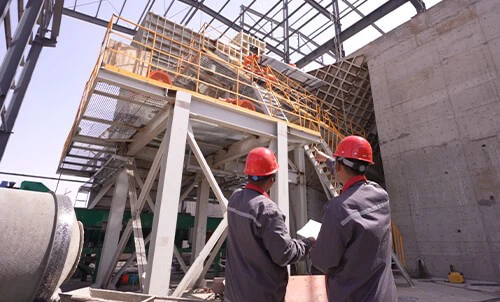

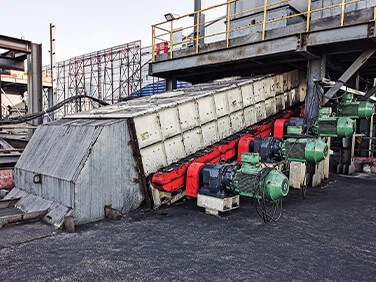

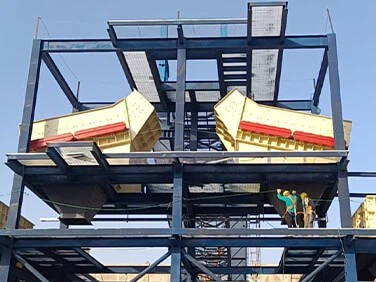

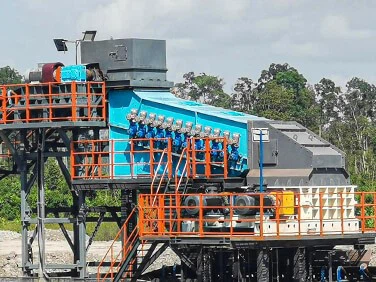

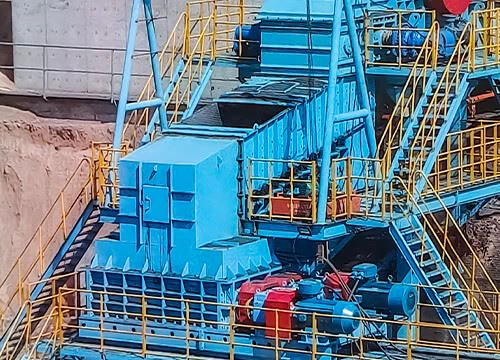

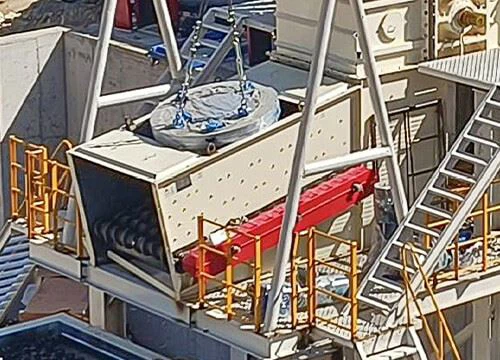

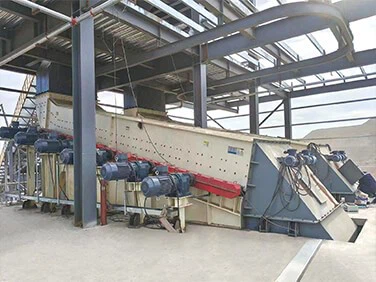

Layar Roller BatubaraKasus

Layar Roller Batubara sangat cocok untuk material basah, lengket, dan mengupas material dengan persentase tanah liat yang tinggi. Coal Roller Screen digunakan dalam aplikasi agregat dan penambangan untuk menyortir-bahan-tambang sebelum penghancur utama.

Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.

Dapatkan Solusi Produk Yang Paling Sesuai Dan Penawaran Gratis!!!

Spesifikasi Teknis Umum

Layar Roller Batubara EXCT disesuaikan untuk setiap material aplikasi untuk memberikan konfigurasi terbaik dan memenuhi semua kebutuhan Anda. Informasi konfigurasi adalah nilai tipikal untuk referensi. Silakan hubungi teknisi teknis kami untuk bantuan lebih lanjut mengenai pemilihan peralatan.

Model	Lebar Layar (Mm)	Sumbu/Dasar Terkendali	Ukuran Partikel Bertingkat (Mm)	Daya Penggerak (Kw)	Kapasitas Penanganan (T/Jam)
GZS1208	1200	8	10-100	15	150-300
GZS1412	1 400	12	10-100	2x 15	200-500
GZS1618	1600	18	10-100	3x 18.5	400-800
GZS1824	1 800	24	10-100	4×22	600- 1000
GZS2024	2000	24	10-100	4×30	800-1200
GZS2430	2400	30	10-100	5×37	1000-1800

Catatan: Jumlah gulungan dapat disesuaikan sesuai kebutuhan pelanggan.

Instruksi Seleksi

1.Materi apa yang akan disaring: ____________
2. Kapasitas penanganan: __________ (t/jam)
3. Kepadatan bahan:___________(t/m3)
4.Maks. ukuran butiran bahan pengisi: ______mm
5.Berapa persentase bahan maksimum dalam total bahan pakan? __________%
6.Berapa ukuran lubang layar pada Layar Roller Batubara?__________(mm)
7.Apakah ada persyaratan untuk penataan Layar Roller Batubara? Apakah horizontal atau miring?
8. Jenis peralatan apa yang akan memasukkan material ke dalam Coal Roller Screen?
9. Peralatan apa yang akan menerima material dari Coal Roller Screen?
10.Apakah Coal Roller Screen bekerja sendiri atau dengan peralatan lain untuk membentuk suatu sistem? Jika membentuk suatu sistem, harap berikan diagram alur atau gambar tata letak keseluruhan sistem untuk referensi teknisi kami.
