Layar pisang disebut layar multi-sudut atau layar multi-kemiringan, mengadopsi teknologi dek layar multi-berbentuk pisang,setiap lapisan scree memiliki throughput yang relatif besar, yang dapat mencapai throughput khusus di area penyaringan yang relatif kecil

Bagaimana Layar Pisang Bekerja?

Layar pisang mengadopsi dek layar multi-kemiringan, yang memiliki kapasitas penanganan tinggi dan efisiensi penyaringan tinggi.

Layar pisang terdiri dari beberapa bagian dek layar, dan sudut kemiringan dek layar secara bertahap menurun dari ujung pengumpanan ke ujung pemakaian.

Ketika layar pisang beroperasi, permukaan layar ujung pengumpanan karena sudut yang lebih besar, material masuk ke permukaan layar dengan percepatan besar ke depan dengan cepat dan stratifikasi cepat, material yang lebih kecil dari lubang layar bersentuhan penuh dengan permukaan layar dan menghaluskan layar.

Sudut permukaan layar pada ujung pelepasan lembut, dan kecepatan pergerakan material secara bertahap melambat, memungkinkan material sisa yang lebih kecil dari lubang layar melewati layar, sehingga sangat meningkatkan efisiensi penyaringan.

Layar pisang dapat memenuhi persyaratan aplikasi tertentu dengan mengubah sudut kemiringan dek layar multi-kemiringan. Sudut dek layar multi-kemiringan menentukan kecepatan lari material di dek layar dan kapasitas penanganan layar pisang.

Layar PisangDetail

Perangkat Penggerak

Motor menggerakkan pembangkit getaran untuk berputar melalui katrol kecil, sabuk V-, katrol besar, dan dudukan bantalan ujung, sehingga menyebabkan mesin layar menghasilkan gerakan linier. Frekuensi saringan Pisang dapat dengan mudah disesuaikan dengan mengganti katrol motor, sehingga dapat beradaptasi dengan pengoperasian perataan dan pengeringan serta demediasi material dalam kondisi kerja yang berbeda. Metode transmisi ini memiliki torsi transmisi yang besar, efek transmisi yang baik, masa pakai yang lama, dan dapat mencapai pengoperasian jangka panjang yang berkelanjutan dan andal.

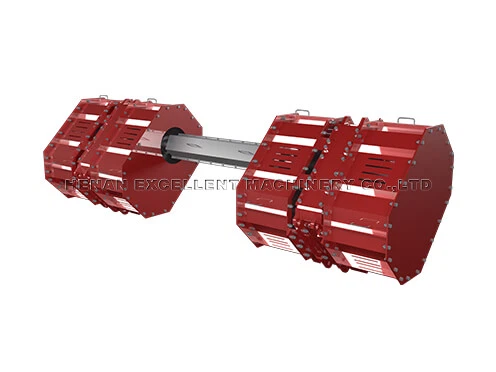

Penggetar Getaran

Pembangkit getaran menggunakan pembangkit getaran tipe-roda gigi efisiensi-yang digerakkan oleh oli tipis dan berpelumas-seri ZYQX yang kami kembangkan dan produksi sendiri. Dilengkapi dengan bantalan khusus mesin getaran izin besar SKF yang diimpor. Struktur penyegelan khusus yang dirancang khusus pada ujung poros dapat memastikan bahwa debu atau benda asing lainnya tidak dapat masuk ke dalam pembangkit getaran. Torsi eksentrik dari roda eksentrik pembangkit getaran dapat disesuaikan untuk memenuhi kebutuhan amplitudo peralatan yang berbeda untuk material.

Banana Screen Vibration Exciter Base Beam

Balok Dasar Exciter Getaran

Balok layar pisang adalah struktur berongga persegi panjang dengan kekakuan tinggi dan ringan, dan sepenuhnya menghilangkan penyambungan pada arah vertikal. Desain struktur ini memiliki faktor keamanan yang tinggi dan cocok untuk kondisi kerja yang kompleks. Sinar dasar pembangkit getaran memainkan peran penting dalam pengoperasian layar pisang. Ini mengadopsi desain penampang-berbentuk kotak-dan dilengkapi dengan pelat yang diperkuat, yang memiliki kekakuan tinggi dan ringan. Desain khusus flensa yang diperkuat dapat secara efektif meningkatkan kekuatan layar pisang.

Badan Layar

Pelat samping rangka terbuat dari pelat baja struktural paduan rendah berkualitas tinggi dan berkekuatan tinggi. Mesin pemotongan laser presisi tinggi digunakan untuk menyelesaikan pengumpanan dan pengeboran seluruh pelat baja sekaligus, tanpa penyambungan, dan tampilannya halus serta indah. Di daerah di mana gaya pelat samping besar, pelat penguat, pelat pelindung, dan baja Sudut penguat disusun secara wajar untuk secara efektif meningkatkan kekuatan pelat samping, sehingga beban pelat samping terdistribusi secara merata, sehingga dapat mencegah deformasi elastis.

Pelat Layar

Pelat layar terbuat dari teknologi canggih asing, desain modular, universalitas tingkat tinggi, dan pelat layar dapat sepenuhnya dipertukarkan antara model yang berbeda. Diperbaiki dengan slot poliuretan, mudah dipasang dan dibongkar. Kedua sisi pelat layar dipasang dengan bilah samping poliuretan dan irisan poliuretan, yang dapat memperbaiki pelat layar, secara efektif mencegah material memakai pelat samping mesin layar, dan memperpanjang masa pakai bingkai layar.

Perangkat Peredam

Layar menggunakan penyerapan guncangan pegas kompresi spiral silinder baja, menggunakan desain parameter khusus, daya dukung besar, masa pakai yang lama, efek penyerapan guncangan yang sangat baik.

Layar PisangFitur

01/ Kekuatan Tinggi Dan Kekakuan Yang Baik

Balok utama eksiter dan balok bingkai layar mengadopsi struktur balok kotak. Tulang rusuk penguat internal meningkatkan kekakuan dan kekuatan layar serta mengurangi bobot alat berat, sehingga meningkatkan efisiensi dan mengurangi konsumsi daya.

02/ Exciter Kinerja Tinggi

Blok eksentrik eksiter disusun di luar kotak eksiter, sehingga amplitudo dapat disesuaikan dengan mengubah pengaturan penyeimbang, memastikan pengoperasian layar pisang dengan kinerja tinggi.

03/ Kehidupan Pelayanan Maksimal

Kombinasi kotak layar dengan ketahanan aus yang kuat dan tegangan rendah memastikan keandalan pengoperasian layar pisang dan sangat memperpanjang masa pakai peralatan.

04/ Perawatan Mudah

Layar pisang dirancang dengan komponen modular untuk memfasilitasi penggantian suku cadang dengan cepat dan tepat waktu, mengurangi waktu henti dan biaya pemeliharaan.

05/ Tersedia Berbagai Pelat Layar (Pilihan Pelat Layar Beragam)

Pelat layar pisang tersedia dalam berbagai bahan, seperti kawat tenun/baji, panel modular poliuretan, dan panel modular karet, untuk memenuhi kebutuhan penyaringan pelanggan yang berbeda.

Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.

Hubungi Kami Untuk Harga Terbaik

Layar PisangUnduh Brosur

Aplikasi dan Proses Layar Pisang

Proses:

Pemutaran Dewatering

Skrining basah halus

Pemutaran Sekunder

Klasifikasi Kering

Penghapusan/Desliming Halus

Skrining Tersier

Pemutaran Basah

Pemeriksaan Pemulangan

Bahan:

Batu bara

Tembaga

Pasir

Kokas

Bauksit

Kerikil

Gangue Batubara

Bumi Langka

Serpih

Batu bara muda

Gips

Terak

Emas

Berlian

Fasilitas Manufaktur

Produk mekanik yang berkualitas tinggi, harus memiliki peralatan perkakas yang sangat baik. Untuk memastikan keakuratannya dan memenuhi kebutuhan pesanan dalam jumlah besar. Henan Excellent Machinery Co., Ltd memiliki 140 set peralatan profesional, termasuk Pusat Pemesinan Gantry Lima-sumbu, Pusat Permesinan Bor dan Penggilingan CNC, Pusat Permesinan Vertikal, Pusat Permesinan CNC Vertikal, Pusat Permesinan Gantry, Mesin Pemotong Laser, Mesin Pemotong Pipa Laser, Stasiun Kerja Robot Pengelasan, Mesin Bubut Panjang, Pusat Permesinan Horisontal CNC, dll. Peralatan pemrosesan dan manufaktur tingkat lanjut termasuk Ruang Penyemprotan Lingkungan dan peralatan Trea Panas serta peralatan ultra besar Perlakuan Panas Permukaan.

Pusat Pemesinan Gantry-lima sumbu

Pusat Mesin CNC Vertikal

Pusat Permesinan Pengeboran Dan Penggilingan CNC

Pusat Permesinan Vertikal

EXCT Manufacturing Facilities Laser Pipe Cutting Machine

Mesin Pemotong Pipa Laser

Stasiun Kerja Robot Pengelasan

Kontrol Kualitas yang Ketat

Saat ini, EXCT telah sepenuhnya lulus sertifikasi sistem mutu internasional ISO9001-2008, sistem mutu yang lengkap memastikan bahwa mulai dari pengembangan dan desain produk, produksi, pengadaan dan pasokan hingga proses penjualan dan layanan telah dikontrol kualitasnya secara efektif.

EXCT memiliki tim inspeksi yang ketat dan terampil untuk memastikan keberhasilan pengendalian kualitas produk. Departemen pemeriksaan kualitas memiliki proses pengujian ketat yang melalui tahapan pengadaan bahan baku, produksi, dan pemasangan untuk memastikan bahwa setiap peralatan yang dikirimkan ke pelanggan memenuhi syarat.

Inspeksi kualitas pelanggan

Inspeksi kualitas pelanggan

Pemeriksaan kualitas{0}}pihak ketiga

Pemeriksaan kualitas{0}}pihak ketiga

Inspeksi-diri

Inspeksi-diri

Inspeksi-diri

Inspeksi-diri

Layar PisangKasus

Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.

Dapatkan Solusi Produk Yang Paling Sesuai Dan Penawaran Gratis!!!

Spesifikasi Teknis Umum

Layar Pisang EXCT disesuaikan untuk setiap materi aplikasi untuk memberikan konfigurasi terbaik dan memenuhi semua kebutuhan Anda. Untuk konfigurasi lebih lanjut, silakan hubungi teknisi teknis kami.

Model	Lapisan	Spesifikasi Layar W×L(m)	Daerah Layar (㎡)	Ukuran Makan (mm)	Kapasitas Penanganan (t/h)	Kekuatan (Kw)
BMVS 1861	1	1.8×6.1	10.98	Kurang dari atau sama dengan 400	50-100	22kw
BMVS 2461	1	2.4×6.1	14.64	Kurang dari atau sama dengan 400	150-280	30Kw
BMVS 2473	1	2.4×7.3	17.52	Kurang dari atau sama dengan 400	150-300	30Kw
BMVS 3061	1	3.0×6.1	18.3	Kurang dari atau sama dengan 400	180-330	37Kw
BMVS 3073	1	3.0×7.3	21.9	Kurang dari atau sama dengan 400	240-380	37Kw
BMVS 3661	1	3.6×6.1	21.96	Kurang dari atau sama dengan 400	240-400	37Kw
BMVS 3673	1	3.6×7.3	26.28	Kurang dari atau sama dengan 400	290-480	45 Kw
BMVS 2461	2	2.4×6.1	29.28	Layar atas: Kurang dari atau sama dengan 400 Layar bawah: Kurang dari atau sama dengan 150	180-520	37Kw
BMVS 3061	2	3.0×6.1	36.6	Layar atas: Kurang dari atau sama dengan 400 Layar bawah: Kurang dari atau sama dengan 150	250-800	55Kw
BMVS 3073	2	3.0×7.3	43.8	Layar atas: Kurang dari atau sama dengan 400 Layar bawah: Kurang dari atau sama dengan 150	300-1000	55Kw
BMVS 3661	2	3.6×6.1	43.92	Layar atas: Kurang dari atau sama dengan 400 Layar bawah: Kurang dari atau sama dengan 150	300-1000	55Kw
BMVS 3673	2	3.6×7.3	52.56	Layar atas: Kurang dari atau sama dengan 400 Layar bawah: Kurang dari atau sama dengan 150	350-1200	75Kw

Instruksi Seleksi

1.Materi apa yang akan disaring: ______

2. Kapasitas penanganan:______t/jam

3. Kepadatan bahan: ______t/m3

4.Maks. ukuran butiran bahan pengisi: ______mm

5.Nomor lapisan: ______

6.Ukuran jaring setiap lapisan: ______mm

7.Persentase distribusi partikel:______
silakan periksa contoh berikut untuk membantu Anda memahaminya:
Jika jumlah lapisannya dua, maka ukuran mata jaring masing-masing lapisan adalah 50 mm dan 25 mm, maka setelah bahan diayak akan diperoleh tiga ukuran bahan yang berbeda:

Bahan besar Lebih besar dari atau sama dengan 50 mm; 25mm Kurang dari atau sama dengan bahan Tengah <50mm; Bahan kecil<25mm.

Kami ingin mengkonfirmasi informasi berikut:
a.Persentase materi besar di seluruh materi:______%;
b.Persentase bahan tengah pada keseluruhan bahan:______%;
c.Persentase materi kecil di seluruh materi:______%;

8.Peralatan apa yang digunakan untuk memasukkan bahan ke dalam saringan pisang:______

9.Peralatan apa yang digunakan untuk mengeluarkan material dari saringan pisang: ______

10. Catu daya yang berfungsi: ______V ______HZ

11.Apakah layar pisang bekerja sendiri atau dengan peralatan lain untuk membentuk suatu sistem? Jika membentuk suatu sistem, apakah Anda memiliki desain awal atau-sketsa yang digambar tangan? Jika sudah, Silakan kirimkan ke teknisi kami untuk referensi.
