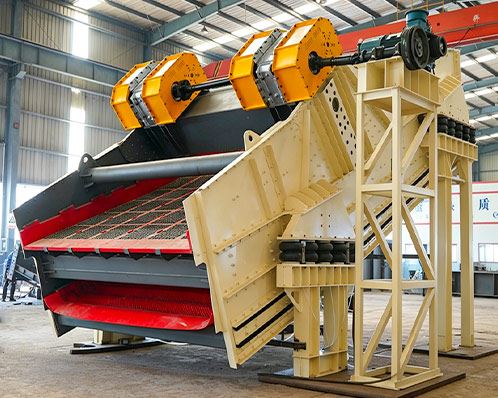

Layar getar aliran balik adalah peralatan penyaringan khusus yang dirancang untuk menangani partikel kecil serta bahan basah dan lengket. Ini sangat cocok untuk penyaringan kering pada bahan yang halus, basah dan lengket, serta mudah tersumbat.
Prinsip desainnya adalah bahwa satu penggerak menghasilkan getaran ganda, yaitu, eksiter menggerakkan bingkai layar tetap untuk menghasilkan getaran dasar, sedangkan melalui resonansi, ia menggerakkan bingkai layar mengambang untuk menghasilkan getaran tambahan, dan keduanya bergerak relatif satu sama lain.

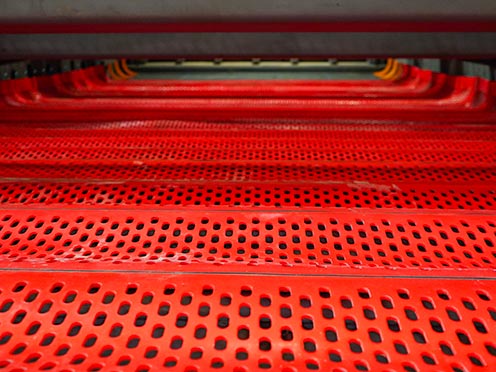

Pelat kasa poliuretan yang dipasang pada balok melintang rangka tetap dan rangka mengambang mengalami gerakan mengencangkan dan mengendurkan frekuensi tinggi secara bergantian karena pergerakan relatif kedua rangka, sehingga lubang kasa menunjukkan efek "pernapasan".
Gerakan osilasi ini dapat mentransfer percepatan hingga 50g ke material, secara efektif melemparkan dan melonggarkan lapisan material, menghasilkan pengayakan yang efisien, dan memiliki fungsi-pembersihan mandiri untuk mencegah lubang saringan tersumbat.
Bagaimana Layar Bergetar Flip Flow Bekerja?
Bingkai layar getar utama digerakkan oleh gaya eksitasi dan melakukan getaran dasar. Bingkai layar mengambang dan bingkai layar bergetar utama bergerak relatif satu sama lain di bawah keadaan resonansi melalui sambungan dengan pegas. Salah satu ujung jaring kasa poliuretan dipasang pada balok melintang tetap, dan ujung lainnya dipasang pada balok melintang mengambang. Pergerakan relatif dari balok tetap dan balok mengambang menyebabkan jaring kasa terus menerus meregang dan berkontraksi, yang dapat memberikan percepatan yang sangat tinggi pada material, sehingga memungkinkan material terangkat dan bertingkat sepenuhnya.

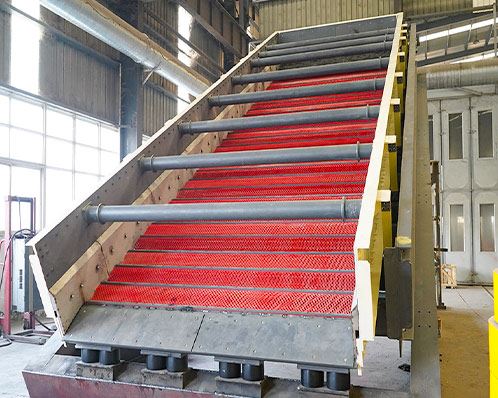

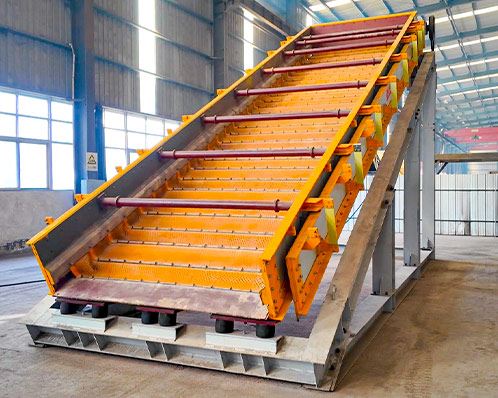

Struktur Layar Bergetar Aliran Flip

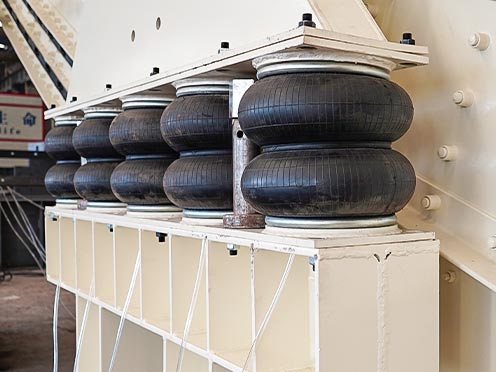

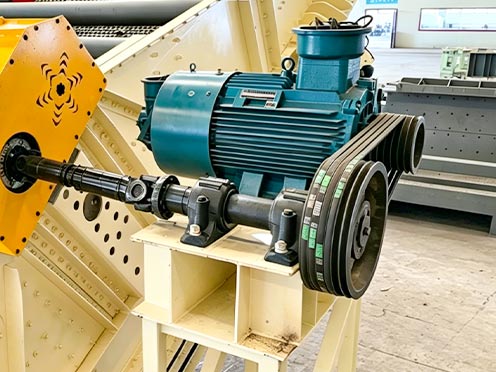

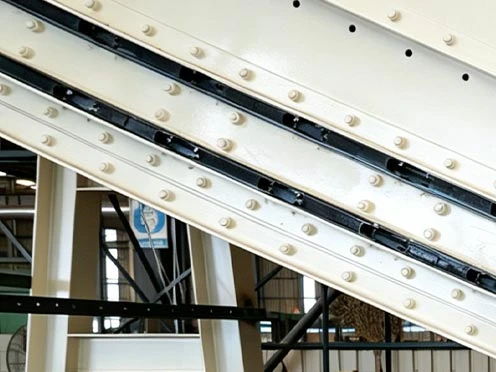

Struktur utama layar getar aliran balik mencakup perangkat penggerak, badan layar (yang terdiri dari bingkai tetap dan bingkai mengambang), pembangkit getaran, jaring layar poliuretan yang sangat elastis, pegas-penyerap goncangan, pegas geser, dll.
Layar Bergetar Aliran BalikDetail

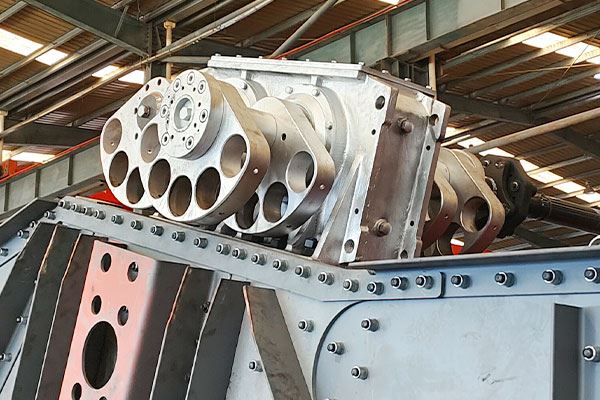

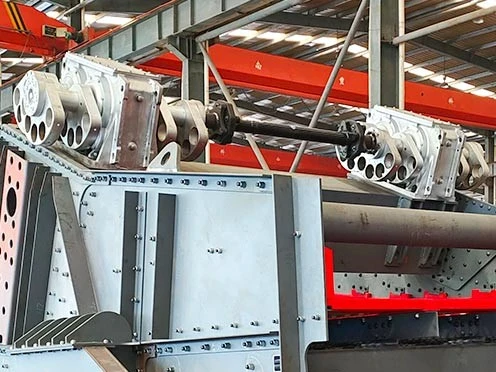

Exciter Getaran Layar Bergetar Aliran Flip
Mengadopsi pembangkit getaran tipe kotak-berlumasi{0}}oli transmisi efisiensi tinggi-seri ZYQX yang dikembangkan dan diproduksi secara independen oleh perusahaan kami;
Penggerak getaran dilengkapi dengan bantalan jarak bebas besar SKF yang diimpor yang dirancang khusus untuk mesin getaran;
Pembangkit getaran menggunakan roda gigi heliks-tugas berat-presisi tinggi, pelumas percikan, dan sumbat pembuangan magnetis untuk menyerap serbuk besi dalam minyak pelumas;
Gas dan panas dalam pembangkit getaran dapat ditukar secara bebas melalui segel khusus di ujung poros, dan oli pelumas tidak akan bocor keluar. Struktur yang dirancang khusus ini dapat memastikan bahwa debu batubara atau benda asing lainnya tidak dapat masuk ke pembangkit getaran;
Torsi eksentrik dari roda eksentrik pembangkit getaran dapat disesuaikan untuk memenuhi kebutuhan amplitudo material yang berbeda untuk peralatan.
Layar Bergetar Aliran BalikFitur
01/ Akselerasi Tinggi
Jaring layar dari layar bergetar dapat memberikan percepatan maksimum 50g pada material, memungkinkan material dilonggarkan sepenuhnya dan melewati layar, menyelesaikan proses penyaringan.
02/ Kapasitas Anti-pemblokiran yang Kuat
Selama proses penyaringan, jaring kasa mengalami deformasi elastis akibat gerakan melenturkan terus menerus, sehingga melepaskan bahan basah dan lengket dari permukaan saringan. Mesin ini memiliki fungsi-pembersihan mandiri, yang secara signifikan meningkatkan kapasitas pemrosesan dan efisiensi penyaringan mesin penyaringan.
03/ Efisiensi Penyaringan Tinggi
Untuk bahan-untuk-diayak, efisiensi penyaringan biasanya 30% lebih tinggi dibandingkan dengan saringan getar biasa, sehingga memungkinkan pemisahan produk dengan ukuran partikel yang diinginkan lebih efektif.
04/ Pengoperasian yang Lancar
Meskipun jaring saringan bergerak dengan kuat, bagian utama dari seluruh kotak saringan hampir tidak bergerak. Hal ini menghasilkan dampak beban dinamis yang sangat kecil pada pondasi atau lantai, sehingga kondusif untuk pemasangan di lantai atas gedung pabrik, dan juga memiliki kebisingan pengoperasian yang lebih rendah.
05/ Tidak Ada Bahan Pemblokiran
Dirancang khusus untuk material yang mengandung kelembapan tinggi-seperti batubara bersih, lumpur batubara, tanah liat, filter cake, lumpur, dan limbah rumah tangga.
Hubungi Kami Untuk Harga Terbaik
Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.
Aplikasi Layar Getar Flip Flow
layar getar aliran balik digunakan dalam batubara, operasi penambangan, produksi agregat, metalurgi, transportasi, industri tenaga listrik, cocok untuk penyaringan bahan kering dan basah.
|
Proses: |
||
|
Pemutaran Dewatering |
Penghapusan/Desliming Halus |
|
|
Klasifikasi Kering |
Pemeriksaan Pemulangan |
|
|
Pemutaran Basah |
Pemutaran Sekunder |
|
|
Skrining basah halus |
Skrining Tersier |
|
|
Bahan: |
||
|
Batu bara |
Pasir |
Antrasit |
|
Coke Batubara |
Kerikil |
Abu |
|
Gangue Batubara |
Serpih |
Basal |
|
Batu bara muda |
Terak |
Gemuruh |
|
Emas |
Gips |
Kaca yang Dipulihkan |
|
Tembaga |
Berlian |
Konstruksi Campuran |
|
Bauksit |
Bumi Langka...... |
|
Tidak Dapat Menemukan Produk Anda?
Jika produk Anda tidak tercantum di sini, silakan hubungi kami untuk mengetahui apakah EXCT Flip Fow Screens adalah solusi yang tepat untuk aplikasi Anda.
Ingatlah bahwa Anda juga dapat meminta pengujian produk jika perlu.

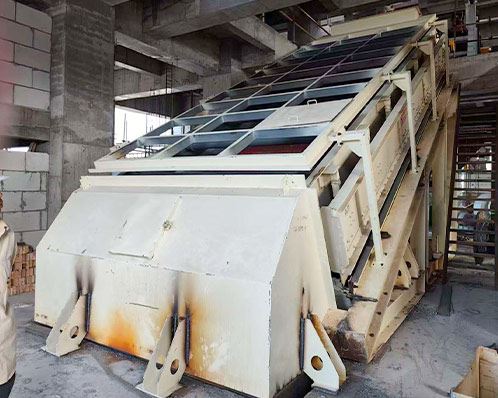

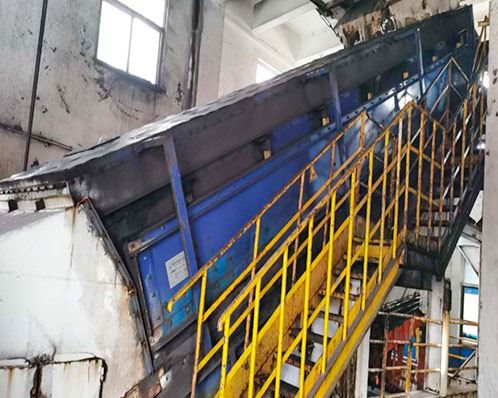

Layar Bergetar Flip Flow Di Situs
Aplikasi dalam industri kimia batubara : Ini menyelesaikan tantangan teknis dalam penyaringan halus untuk industri dengan kapasitas ultra-tinggi -, seperti industri kimia batubara, yang radius penyaringannya adalah 12 mm. Jika lebih dari 90% material tertahan di layar dalam penyaringan berkapasitas ultra-tinggi-, bahan tersebut telah diterapkan di Henan Yima Gasification dan Xinjiang Guanghui New Energy, yang berhasil menyelesaikan tugas penyaringan yang tidak dapat dilakukan oleh layar getar aliran balik getar.
Aplikasi dalam industri batubara: Ini memecahkan tantangan teknis dalam menyaring partikel batubara yang halus, lembab, dan lengket. Dengan rentang penyaringan sekecil 3mm, ini telah diterapkan di Tambang Wanli No.1 dan Tambang Batubara Lijiahao milik Grup Energi Negara. Peralatan ini mampu menangani partikel batubara yang lengket dan halus, sehingga menawarkan efisiensi dan presisi penyaringan yang tinggi yang tidak dapat ditandingi oleh peralatan pasca-penyaringan.
Aplikasi industri lainnya: Dalam industri seperti agregat dan logam nonferrous, khususnya industri agregat, penyaringan bahan lembab dan lengket berukuran 3 - 5mm masih menjadi tantangan. Penerapan layar getar aliran balik mekanis akan menyelesaikan masalah industri ini dan mendorong perkembangannya.
Kirimkan kebutuhan Anda dan bicarakan dengan salah satu teknisi teknis kami tentang proyek Anda.
Dapatkan Solusi Produk Yang Paling Sesuai Dan Penawaran Gratis!!!
Spesifikasi Teknis Umum
Layar getar aliran balik EXCT disesuaikan untuk setiap material aplikasi untuk memberikan konfigurasi terbaik dan memenuhi semua kebutuhan Anda. Untuk konfigurasi lebih lanjut, silakan hubungi teknisi teknis kami.
|
Model |
Spesifikasi Layar W*L (m) |
Area Layar (㎡) |
Ukuran jaring (mm) |
Sudut Kemiringan Layarid Permukaan ( derajat ) |
Memberi makanSukuran (mm) |
Kekuatan (KW) |
PenangananCkapasitas (t/h ) |
|
MFF2.0-6.30 |
2.0X6.3 |
12.6 |
3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
22 |
150－400 |
|
2MFF2.0-6.30 |
2.0X6.3 |
25.2 |
Layar atas 14－30 Layar bawah 3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
37 |
350－650 |
|
MFF2.2-7.56 |
2.2X7.56 |
16.6 |
3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
37 |
250－500 |
|
2MFF2.2-7.56 |
2.2×7.56 |
33.2 |
Layar atas 14－30 Layar bawah 3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
45 |
450－750 |
|
MFF2.2-8.82 |
2.2×8.82 |
19.4 |
3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
37 |
250－600 |
|
2MFF2.2-8.82 |
2.2×8.82 |
38.8 |
Layar atas 14－30 Layar bawah 3－13 |
20－30 |
Kurang dari atau sama dengan 80 |
45 |
500－900 |
|
MFF2.6-8.82 |
2.6X8.82 |
22.9 |
3－13 |
20－30 |
Kurang dari atau sama dengan 100 |
37 |
350－750 |
|
2MFF2.6-8.82 |
2.6×8.82 |
45.8 |
Layar atas 14－30 Layar bawah 3－13 |
20－30 |
Kurang dari atau sama dengan 100 |
45 |
650－1100 |
|
MFF3.0-8.82 |
3.0X8.82 |
26.4 |
3－13 |
20－30 |
Kurang dari atau sama dengan 100 |
45 |
400－950 |
|
2MFF3.0-8.82 |
3.0X8.82 |
52.8 |
Layar atas 14－30 Layar bawah 3－13 |
20－30 |
Kurang dari atau sama dengan 100 |
75 |
800－1400 |
Layanan Layar Bergetar Flip Flow
Laporan Kelayakan Proyek
Desain dan Perencanaan Situs
Pemilihan Model dan Proposal
Perhitungan Pemilihan Model
Pemodelan dan Gambar 3D
Desain Sipil
Instalasi dan Komisioning
Diagnosis Jarak Jauh
Layanan Pelatihan
Jadwal Pemeliharaan
